形位公差对电动机整机的影响

在机械加工图纸中都有标注平面度、圆度、同轴度、平行度等形位公差，在机械加工过程中除了要保证正常的尺寸公差外，还要保证这些形位公差，形位公差如有偏差会影响整机的装配和产品寿命。

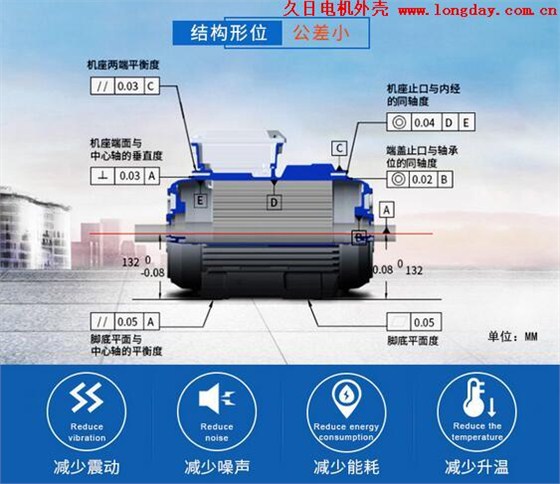

电动机外壳的形位公差在加工过程中如果没有控制好，如机座两端止口的同轴度没有达到图纸要求，电动机在装配后，两端盖固定在不同轴的止口上，这时轴是装在不同轴的两端端盖上，轴是扭曲的或是斜的，这时的轴或轴承的负载会变大，会产生振动、发热、轴承过早损坏等问题。电动机外壳的脚底孔位置度产生超差时，会产生顾客在安装电动机时无法安装螺栓的问题。还如电机壳的轴线与脚底面的平行度超出公差时，电机配件的电动机主轴与设备连接后，因电动机与机械设备的不同轴，会导致产生径向扭曲力，导致电机负载变大，同样会产生振动、发热等问题。所以在机械加工过程中在保证尺寸公差的同时也要确保形位公差的准确。
